MV54

RitzmarkiererIntegration

Der Kraftprotz für den Karosseriebau

Der Spezialist, wenn es um tiefe Ritzmarkierungen geht.

Produktdetails

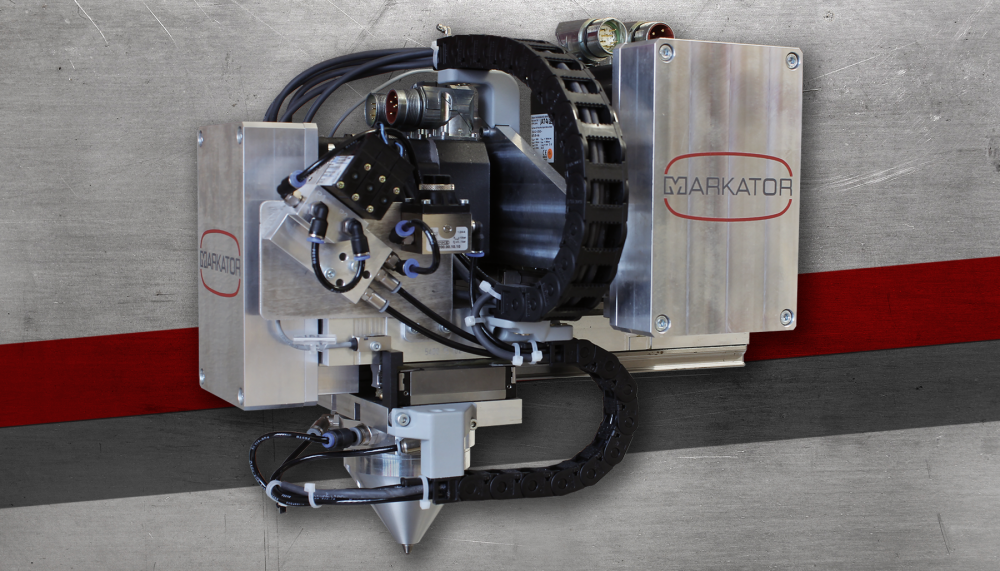

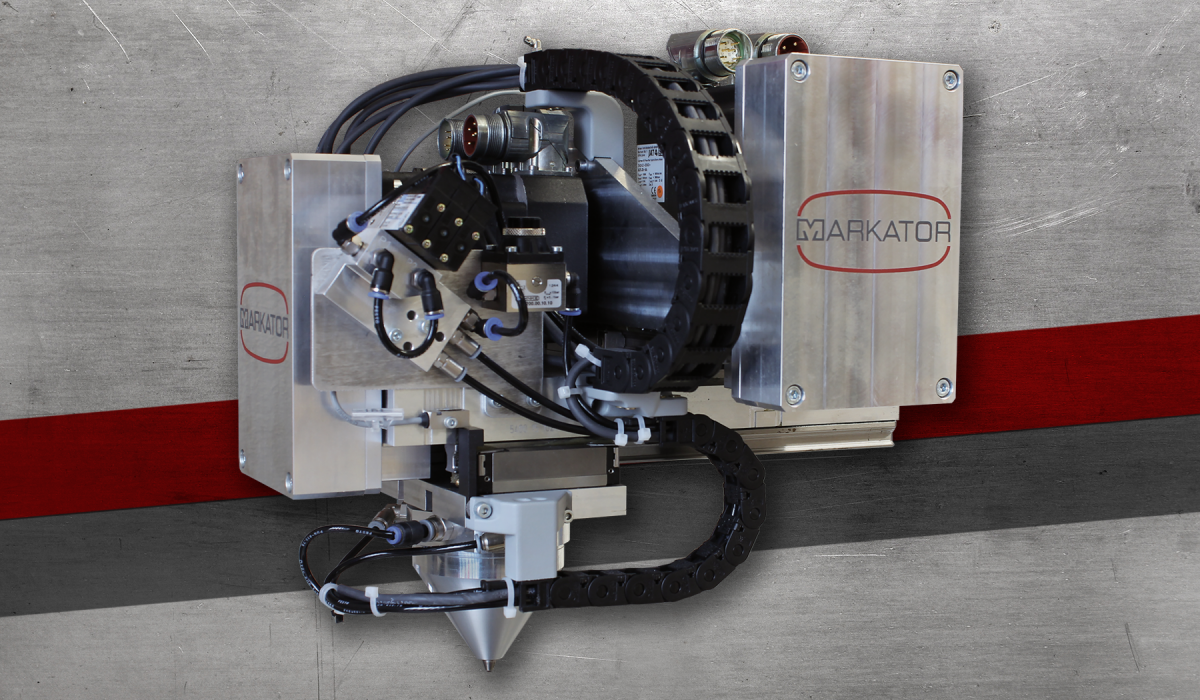

Der Tief-Ritzmarkierer MV54 strotzt vor Kraft! Der sehr massive und robuste Ritzpräger markiert kraftvoll in nahezu jedes Material. Zudem verleihen die Qualitätsführungen dem Ritzpräger eine hohe Stabilität und eine sehr lange Lebensdauer. Der Ritzpräger zeichnet sich durch rasante Markiergeschwindigkeiten, höchste Markierqualitäten und optimale Anpassungsmöglichkeiten aus. Die sehr stabile Markiernadel aus Vollhartmetall wird pneumatisch angetrieben.

KRAFTPROTZ

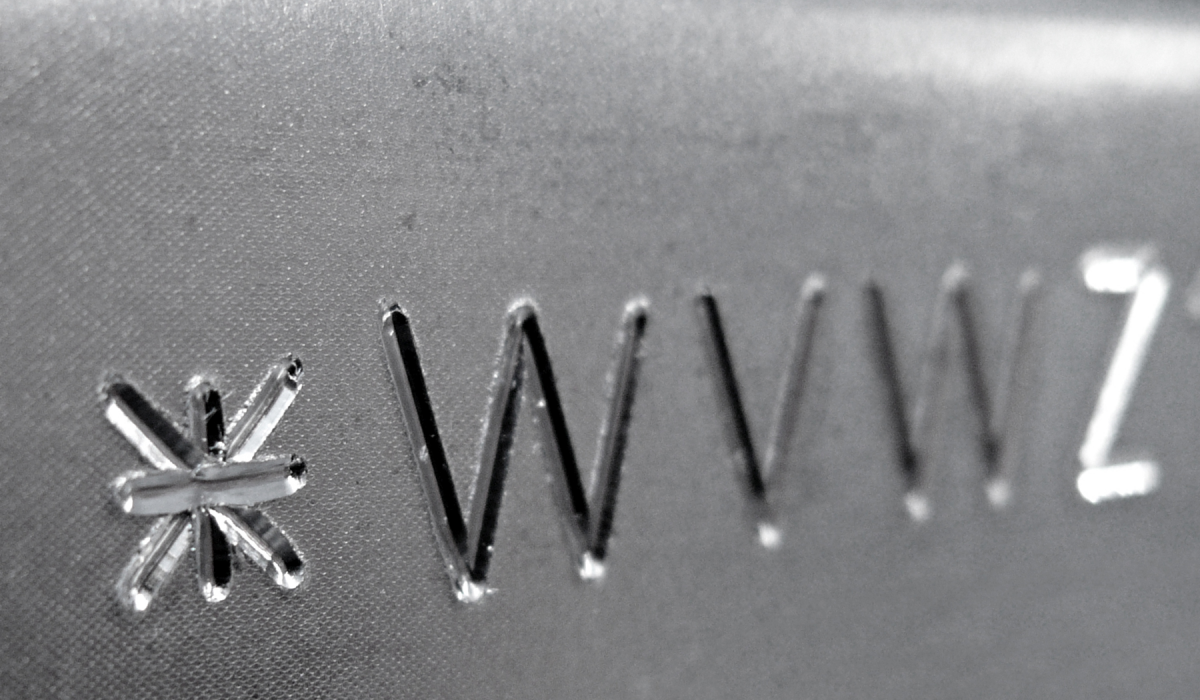

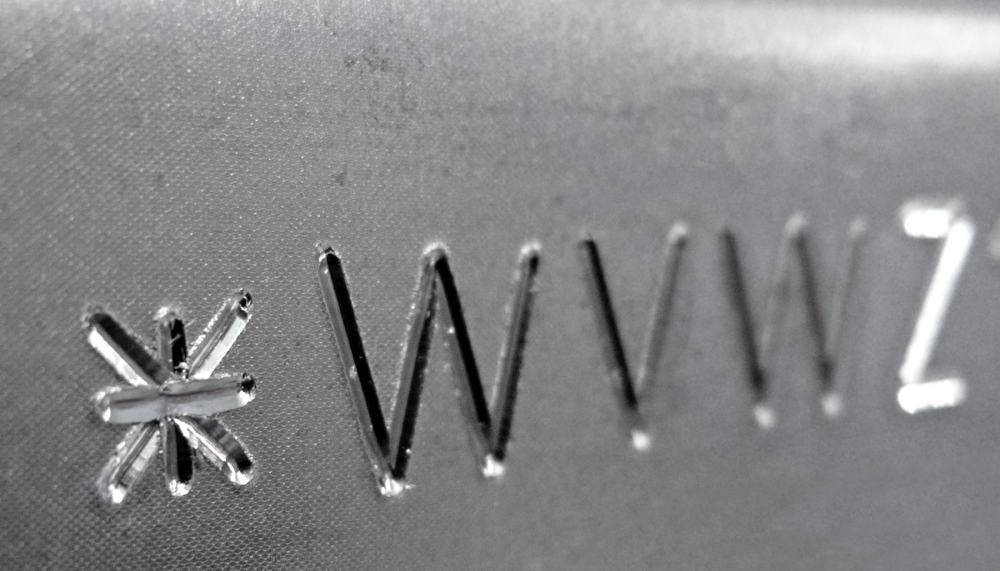

  • Speziell für die Ritzprägung von Fahrgestellnummern ausgelegt
  • Besonders tiefe Ritzprägungen
  • Höchste Wiederholgenauigkeit

PROZESSSICHER

  • Wegrückführung durch Servomotoren
  • Zustandsdiagnose Markierwerkzeug
  • Werkzeugkühlung beim Ritzprozess für optimales Verschleißverhalten

ROBUST

  • Optimales Verschleißverhalten durch Öl freien Betrieb und Werkzeugkühlung
  • Ausgelegt für 3-Schichtbetrieb im Industriebereich



Markierbereich (x/y): 160 x 60 mm

Gewicht: ca. 18,5kg

Schrifthöhen: Ab 1,0 mm stufenlos in 1/10-Schritten einstellbar

Schriftzeichen: Großes und kleines Alphabet mit Umlauten, Zahlen 0 bis 9, Sonderzeichen

Schriftart: Ähnlich DIN 1451 (weitere Schriften auf Anfrage)

Auflösung der Schrittmotoren: 0,0125 mm für extrem hohe Markierqualitäten

Kommunikationskarten (optional): PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Wegrückführung: verfügbar

Ruhelagesensor: verfügbar

Einbaulage: Lageunabhängig, 360°

Zentraleinheiten

Hier finden Sie passenden Zentraleinheiten zu diesem Markierkopf.

MV5 ZE 101 XL MV5 ZE 401 XL
Ausführung 19": nein ja
Steckkarten-Slots: 2 4
Bedienung / Dateneingabe: Touchscreen Folientastatur
Schnittstellen: 2x USB-A, 1x USB-B, RJ45 2x USB-A, 1x USB-B, RJ45
IP54: ja ja
Kommunikationskarten (optional): PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell) PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP/ IP (optional): ja ja
Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional): ja ja
Sicherheitsrelaismodul (optional): ja ja

MV5 ZE 101 XL

Ausführung 19":
nein

Steckkarten-Slots:
2

Bedienung / Dateneingabe:
Touchscreen

Schnittstellen:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Kommunikationskarten (optional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP/ IP (optional):
ja

Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional):
ja

Sicherheitsrelaismodul (optional):
ja

MV5 ZE 401 XL

Ausführung 19":
ja

Steckkarten-Slots:
4

Bedienung / Dateneingabe:
Folientastatur

Schnittstellen:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Kommunikationskarten (optional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP/ IP (optional):
ja

Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional):
ja

Sicherheitsrelaismodul (optional):
ja
